3LPP-warmte-krimphulzen ️ Hoogtemperatuurveldgewrichtsbescherming, conform ISO 21809-3

3LPP Krimpkousen – Hittebestendige Bescherming van Lasnaden in het Veld, Voldoet aan ISO 21809-3

Productoverzicht

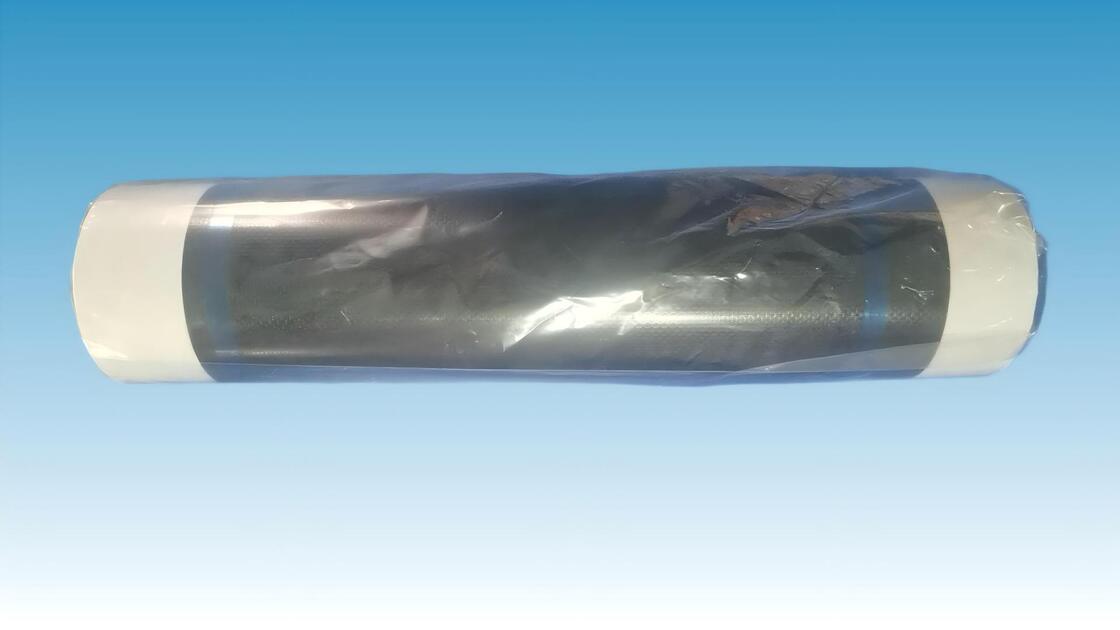

De CNP-SGL-3LPP-HT is een gepatenteerd, internationaal toonaangevend drielaags polypropyleen (3LPP) krimpkous systeem, ontworpen voor corrosiebescherming van gelaste pijpverbindingen in het veld, toegepast op hogetemperatuur olie-, gas- en waterleidingen. Dit systeem voldoet volledig aan ISO 21809-3:2016 en is geoptimaliseerd voor de extreme bedrijfsomstandigheden van olie- en gaspijpleidingen in het Midden-Oosten en offshore maritieme omgevingen, met een continue bedrijfsduurcapaciteit van meer dan 110°C.

Constructie & Laagstructuur

Het 3LPP-systeem repliceert de prestaties van in de fabriek aangebrachte drielaagse polypropyleencoatings door middel van een nauwkeurig ontworpen drielaagse structuur:

• Laag 1 – Hoge Tg Epoxy Primer: Een tweekomponenten, oplosmiddelvrije gemodificeerde epoxy met een glasovergangstemperatuur (Tg) van ≥ 120°C, die zorgt voor uitzonderlijke hechting op gestraald staal (Sa 2,5). Deze hittebestendige primer vormt een robuuste anti-corrosie fundering en garandeert een sterke hechting tussen de lagen.
• Laag 2 – PP Kleefstof: Een speciaal geformuleerde polypropyleen-gebaseerde copolymeer kleefstof die een permanente fusieverbinding creëert tussen de epoxy primer en de PP backing. De kleefstof behoudt zijn integriteit en afpelsterkte, zelfs bij continue bedrijfstemperaturen tot 120°C, met een gemeten afpelsterkte van ≥ 4,5 N/mm bij 110°C.
• Laag 3 – Stralingsverknoopte PP Backing: De buitenste laag maakt gebruik van stralingsverknoopte polypropyleentechnologie, uitgehard onder elektronenbundel, om superieure mechanische sterkte, UV-stabiliteit en chemische weerstand te bereiken. Deze geavanceerde backing biedt een robuuste barrière tegen mechanische schade, bodemspanning en zware omgevingsfactoren die typisch zijn voor woestijn- en maritieme installaties.

Belangrijkste Kenmerken & Voordelen

• Hoge Temperatuur Prestaties: Continue bedrijfstemperatuur tot 120°C, speciaal ontworpen voor hogetemperatuur ruwe olie- en gastransmissieleidingen in het Midden-Oosten.
• Superieure Afpelsterkte: Levert een afpelsterkte van 27 N/mm bij 23°C en 4,5 N/mm bij 110°C (ASTM D1000), wat zorgt voor betrouwbare langdurige hechting onder thermische cyclische omstandigheden.
• Bestand tegen Maritieme Omgevingen: Uitstekende weerstand tegen zoutspray, vochtigheid en corrosie van de maritieme atmosfeer, waardoor het ideaal is voor offshore platforms en kustpijpleidinginstallaties.
• Snelle Installatie: Met behulp van een inductieverwarmer met middelfrequentie wordt elke verbinding in slechts 5 minuten per set voltooid, wat de bouwtijd en arbeidskosten in het veld aanzienlijk vermindert.
• Stralingsverknoopte PP Technologie: Gepatenteerd, internationaal toonaangevend verknoopingsproces verbetert de dimensionale stabiliteit van de backing, slagvastheid en prestaties bij langdurige veroudering in vergelijking met standaard PE-gebaseerde sleeves.
• ISO 21809-3:2016 Gecertificeerd: Onafhankelijk getest en gekwalificeerd volgens de nieuwste internationale norm voor veldcoatings van pijpleidingen.
• Weerstand tegen Kathodische Onthechting: Minimale CD bij verhoogde temperaturen, wat compatibiliteit met kathodische beschermingssystemen met opgelegde stroom garandeert.

Technische Specificaties

Toepassingen

• Hogetemperature ruwe olie transmissiepijpleidingen (Midden-Oosten onshore)
• Aardgastronglijnen die boven 80°C opereren
• Offshore en onderzeese pijpleiding riser verbindingen
• In- en uitgangen van horizontale gestuurde boringen (HDD)
• Veldreparatie van in de fabriek aangebrachte 3LPP coatings
• Waterinjectie- en geproduceerde waterpijpleidingen

Epoxy Primer Systeem

De CNP-P-HT tweekomponenten high Tg epoxy primer is speciaal geformuleerd voor compatibiliteit met het 3LPP systeem. Met een glasovergangstemperatuur van meer dan 120°C behoudt het de hechting gedurende het volledige bedrijfstemperatuurbereik. De primer wordt rechtstreeks op het gereinigde lasnaadgebied aangebracht met schuimrollen voorafgaand aan de installatie van de sleeve, wat een extra barrièrelaag biedt en maximale afpelsterkte tussen het stalen substraat en de PP kleefstof garandeert.

Verpakking & Beschikbaarheid

Beschikbare breedtes van 300 mm tot 600 mm en diktes van 2,5 mm, 3,0 mm en 3,5 mm voor pijpdiameters van 200 mm tot 1800 mm. Geleverd in standaard export-kwaliteit houten kisten met vochtbestendige voering. Aangepaste afmetingen en bulkrollen zijn op aanvraag verkrijgbaar.
