3LPP Hittekrimpbare mouw voor hogetemperatuur PP-leiding 120C milieubestendige leidingverbinding coating

3LPP Krimpfolie voor Hoge Temperatuur Pijpleidingverbinding Corrosiebescherming

Productoverzicht

De CNP-SGL-3LPP-HT is een gepatenteerd, internationaal toonaangevend drielaags polypropyleen (3LPP) krimpfoliesysteem, ontworpen voor corrosiebescherming van gelaste pijpleidingverbindingen in het veld, voor pijpleidingen voor olie, gas en water bij hoge temperaturen. Volledig conform ISO 21809-3:2016, is dit systeem geoptimaliseerd voor de extreme bedrijfsomstandigheden van olie- en gaspijpleidingen in het Midden-Oosten en offshore maritieme omgevingen, met een continue bedrijfsduur van meer dan 110°C.

Constructie & Laagstructuur

Het 3LPP-systeem repliceert de prestaties van fabrieksmatig aangebrachte drielaagse polypropyleencoatings door middel van een nauwkeurig ontworpen drielaagse structuur:

• Laag 1 – Hoge Tg Epoxy Primer: Een tweekomponent, oplosmiddelvrije gemodificeerde epoxy met een glasovergangstemperatuur (Tg) ≥ 120°C, die zorgt voor uitzonderlijke hechting op met grit gestraald staal (Sa 2.5). Deze hittebestendige primer vormt een robuuste anticorrosiebasis en zorgt voor een sterke hechting tussen de lagen.
• Laag 2 – PP Kleefstof: Een speciaal geformuleerde polypropyleen-gebaseerde copolymeer kleefstof die een permanente fusieverbinding creëert tussen de epoxy primer en de PP drager. De kleefstof behoudt zijn integriteit en afpelsterkte, zelfs bij continue bedrijfstemperaturen tot 120°C, met een gemeten afpelsterkte van ≥4,5 N/mm bij 110°C.
• Laag 3 – Stralingsgekruiste PP Drager: De buitenste laag maakt gebruik van stralingsgekruiste polypropyleentechnologie, uitgehard onder elektronenbundel, om superieure mechanische sterkte, UV-stabiliteit en chemische weerstand te bereiken. Deze geavanceerde drager biedt een robuuste barrière tegen mechanische schade, bodemspanning en zware omgevingsfactoren die typisch zijn voor woestijn- en maritieme installaties.

Belangrijkste Kenmerken & Voordelen

• Hoge Temperatuur Prestaties: Continue bedrijfstemperatuur tot 120°C, speciaal ontworpen voor ruwe olie- en gastransmissieleidingen bij hoge temperaturen in het Midden-Oosten.

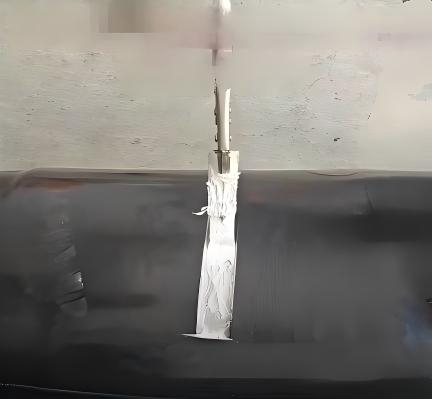

• Superieure Afpelsterkte: Levert een afpelsterkte van 27 N/mm bij 23°C en 4,5 N/mm bij 110°C (ASTM D1000), wat zorgt voor betrouwbare langdurige hechting onder omstandigheden met thermische cycli.
• Bestand tegen Maritieme Omgevingen: Uitstekende weerstand tegen zoutnevel, vochtigheid en corrosie van de maritieme atmosfeer, waardoor het ideaal is voor offshore platforms en kustpijpleidinginstallaties.
• Snelle Installatie: Met behulp van een inductieverwarmer met middelfrequentie wordt elke verbinding in slechts 5 minuten per set voltooid, wat de bouwtijd en arbeidskosten in het veld aanzienlijk vermindert.
• Stralingsgekruiste PP Technologie: Gepatenteerd, internationaal toonaangevend kruislingproces verbetert de dimensionale stabiliteit van de drager, de slagvastheid en de prestaties bij langdurige veroudering in vergelijking met standaard PE-gebaseerde sleeves.
• ISO 21809-3:2016 Gecertificeerd: Onafhankelijk getest en gekwalificeerd volgens de nieuwste internationale norm voor veldverbindingencoatings van pijpleidingen.
• Weerstand tegen Kathodische Ontbinding: Minimale CD bij verhoogde temperaturen, wat compatibiliteit met kathodische beschermingssystemen met opgelegde stroom garandeert.

Technische Specificaties

Toepassingen

• Ruwe-olie transmissiepijpleidingen bij hoge temperaturen (onshore Midden-Oosten)
• Hoofdleidingen voor aardgas die boven 80°C werken
• Offshore en onderzeese pijpleiding riser verbindingen
• In- en uitgangspunten van Directional Drilling en Horizontal Directional Drilling
• Veldreparatie van fabrieksmatig aangebrachte 3LPP coatings
• Waterinjectie- en geproduceerde waterpijpleidingen

Epoxy Primer Systeem

De CNP-P-HT tweekomponent high Tg epoxy primer is speciaal geformuleerd voor compatibiliteit met het 3LPP systeem. Met een glasovergangstemperatuur van meer dan 120°C behoudt het de hechting integriteit gedurende het volledige bedrijfstemperatuurbereik. De primer wordt direct op het gereinigde lasgebied aangebracht met schuimrollen voorafgaand aan de installatie van de sleeve, wat een extra barrièrelaag biedt en maximale afpelsterkte tussen het stalen substraat en de PP kleefstof garandeert.

Verpakking & Beschikbaarheid

Beschikbare breedtes van 300 mm tot 600 mm en diktes van 2,5 mm, 3,0 mm en 3,5 mm voor pijpdiameters van 200 mm tot 1800 mm. Geleverd in standaard exportkwaliteit houten kisten met vochtbestendige voering. Aangepaste afmetingen en bulkrollen zijn op aanvraag verkrijgbaar.
